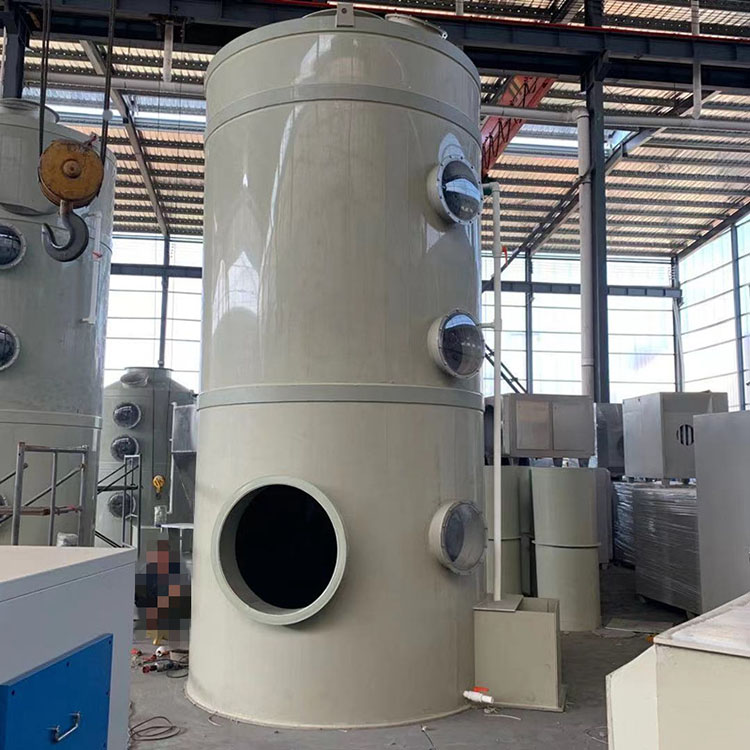

喷淋塔,废气处理设备,
喷雾塔（喷淋塔）塔是用于气体吸收简单的设备，在喷淋塔内，液体呈分散相，气体为连续相，一般气液比较小，适用于快或快速化学反应的吸收过程。她是在可浮动填料层气体净化器的基础上改进而产生的，广泛应用于工业废气净化、除尘等方面的前处理，净化效果很好。
喷淋塔结构及说明
喷淋吸收塔为圆形塔体，具体结构由贮液部分、循环泵、填料层、喷淋段、进风段、布气层、支撑层、脱水填料层（捕沫器）、出风段等组成。操作方便，便于安装检修，强度高，占地面积小。 其中各部分的作用如下：
贮液部分——确保喷淋液循环使用，配置加液管，并在吸液管上加有过滤装置，防止堵塞。
循环泵——确保喷淋液循环工作的动力设备。
填料层——为了扩大废气与循环液接触面积，并使废气与液体均匀充分接触。
喷淋段——在喷淋吸收塔的内部安装的喷淋系统，在喷淋管道上安装了雾化头，能保证废气与循环液接触效果。
进风段——根据处理风量的大小设计进风段，合理的设计可以减小风阻，降低能耗。
布气层——能让待处理风量均匀的分布在设备里，确保整体的处理效果。
支撑层——主要是脱水填料层的支撑架，同时也起到设备的加强加固等作用。
脱水填料层——是处理设备的核心组成部分，起以分离气液的作用，同时也可以起到阻拦废气中粉尘、颗粒物和絮状物的作用。
出风段——设备中的缓冲层和排放口。
喷淋吸收塔的工作原理是将气体中的污染物质分离出来，转化为无害物质，以达到净化气体的目的。属于微分接触逆流式，塔内的填料是气液两相接触的基本构件。它能提供足够大的表面积，对气液流动又不致造成过大的阻力。吸收剂是处理废气的主要媒体，其处理单位气体的耗用量，是通过计算吸收剂在填料中不断接触，使升气流中流质的浓度愈来愈低，到达塔顶时达到排放要求的所需量来确定。
不锈钢pp喷淋塔 玻璃钢粉尘酸雾洗涤塔 废气处理设备
